Fondations profondes

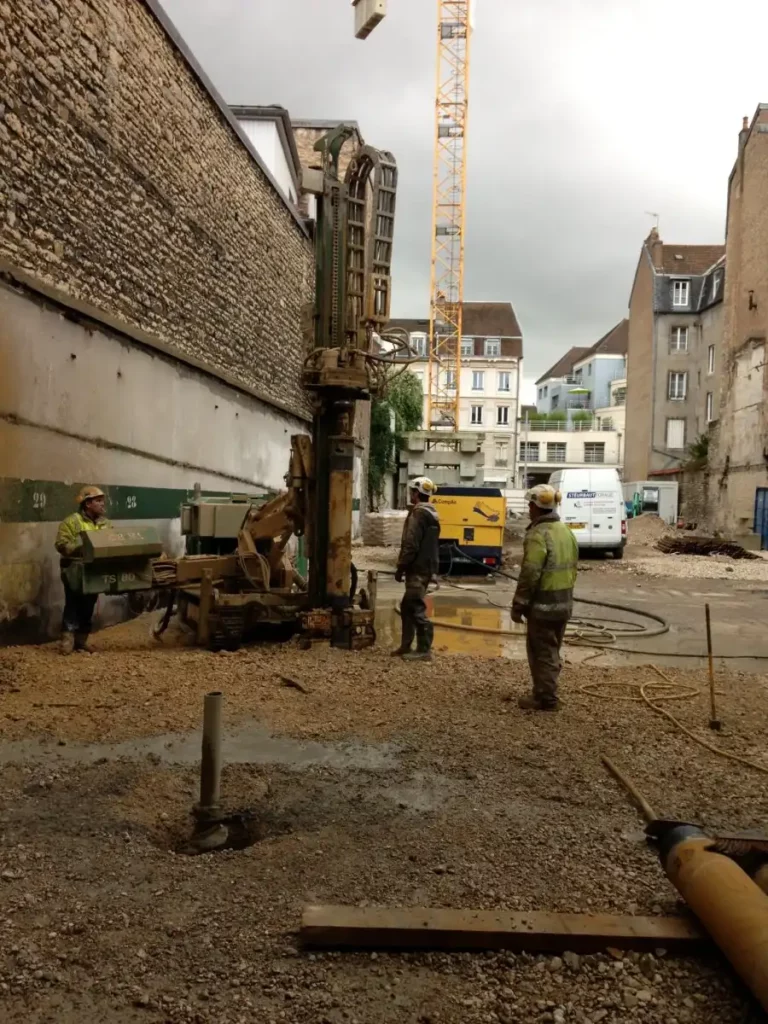

MICROPIEUX
Un micropieu est un pieu foré d’un diamètre généralement compris entre 100 et 250 mm (Eurocode). Comportant des armatures centrales scellées dans un coulis de ciment, le micropieu est destiné à supporter les ancrages des ouvrages pouvant aller jusqu’à des profondeurs de 30 mètres.
Les principales phases de réalisation d’un micropieu :
- Forage préalable du sol
- Mise en place d’une armature métallique
- Mise en œuvre du coulis de ciment en remplissage du forage de bas en haut, puis scellement
- Liage de la partie supérieure avec la fondation
Les micropieux concerne tant les ouvrages neufs que les constructions déjà existantes sinistrées ou à renforcer. Il existe 4 grandes catégories de micropieux :
- Le micropieu de type I :
Pieu foré ne pouvant être armé, rempli de mortier.
- Le micropieu de type II :
L’injection est gravitaire et réalisée au tube plongeur en une seule phase. Dans ce cas, une centrale équipée d’une mesure de débit sera suffisante.
- Le micropieu de type III :
L’injection est globale et unitaire (I.G.U.). Il faut en plus de la mesure de débit, mesurer la pression d’injection.
- Le micropieu de type IV :
L’injection est répétitive et selective (I.R.S.). Comme pour le type III, il faut impérativement mesurer le débit et la pression, mais du fait de la répétitivité de l’injection, l’enregistrement des paramètres devient indispensable.

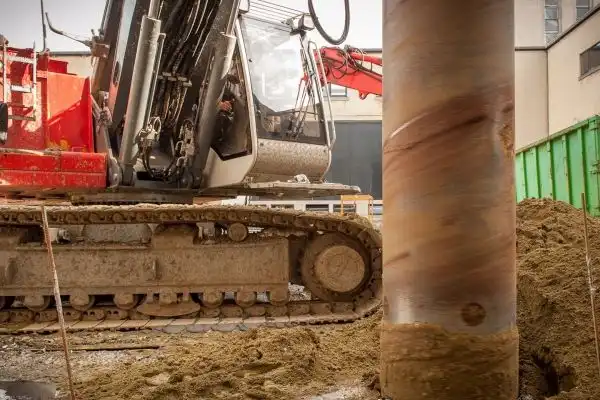

Pieux forés
La Technique :
Les pieux font partie du domaine des fondations profondes, par conséquent, ils sont utilisés lorsque le terrain ne peut pas supporter les contraintes dues à la masse de l’ouvrage. On peut également les utiliser pour renforcer des fondations existantes. Les pieux forés peuvent être réalisés pour tout type d’ouvrage : Bâtiments, ouvrages d’art et ouvrages de Génie Civil.
La Mise en oeuvre :
- Phase 1 : 1er mètre de forage + mise en place de la virole.
- Phase 2 : Forage.
- Phase 3 : Insertion de la cage d'armature.
- Phase 4 : Bétonnage de la colonne.
- Phase 5 : Contrôle de l'arase béton.
Tirant d'Ancrage
Les tirants d’ancrage sont principalement utilisés pour des efforts horizontaux, de traction. Ils transmettent les forces d’une structure (mur, fondation,…) au terrain dans lequel ils sont scellés. Ils sont utilisés pour assurer la stabilité des parois moulées, berlinoises ou clouées. Les tirants et clous d’ancrage peuvent être provisoires ou définitifs.
Tirant d’ancrage actifs :
- D’une tête d’ancrage qui transmet les efforts de traction provenant de l'ouvrage
- D’une partie non scellée n'adhèrant pas au terrain permettant la mise en tension
- D’une partie scellée dans le "bon" sol qui transmet les efforts du tirant au terrain
Tirant d’ancrage passifs
- La réalisation du forage est faite par rotation et/ou roto percussion à l’aide d’un outil désagrégateur vissé à l’extrémité du tirant.
- En auto-forant, les tirants sont creux et le trou est utilisé comme canal d’injection du coulis destiné au scellement de la barre.
- Les chaises d’appuis et les écrous sont mis en place selon les règles en vigueur.
- Le serrage définitif se fait après le temps de séchage du coulis (env. 3 à 4 jours)
- La partie des barres dépassant de l’écrou est ensuite coupée
